三、主要技术指标

用户场地要求

宽5.6×深3.6×高2.6m(玻璃房和排水槽用户自行处理），请用户提供场地布局图。
用户场地要做防水系统，且有防水防渗透作用，房间四周及顶部要有防水作用

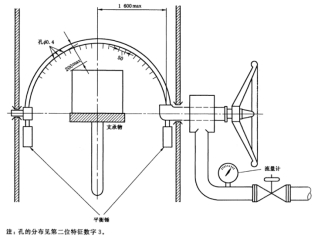

1）IPX34装置参数

喷水孔直径

0.4 mm

喷水孔径间距

50 mm

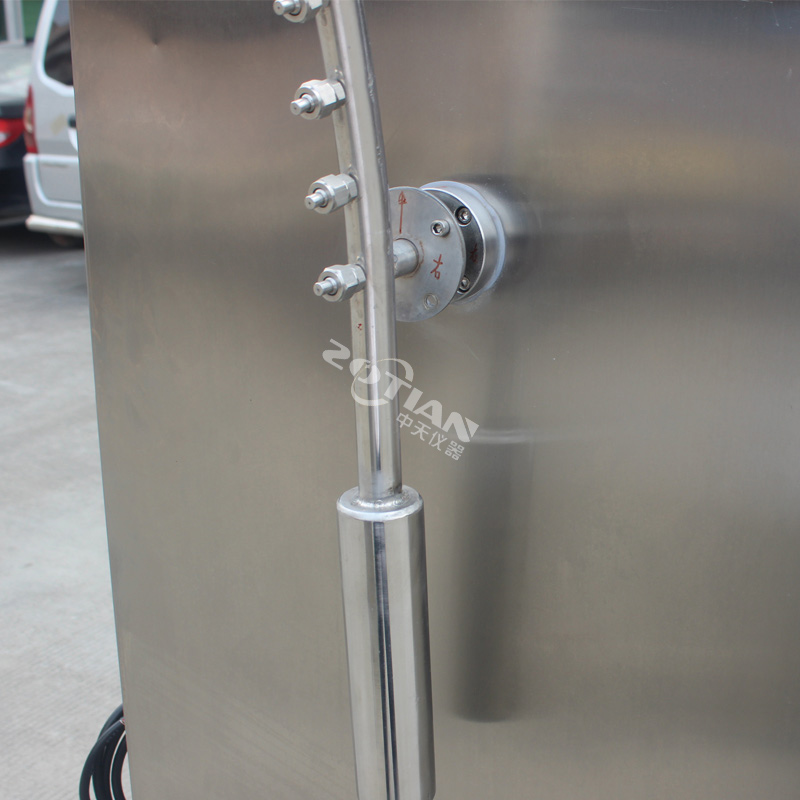

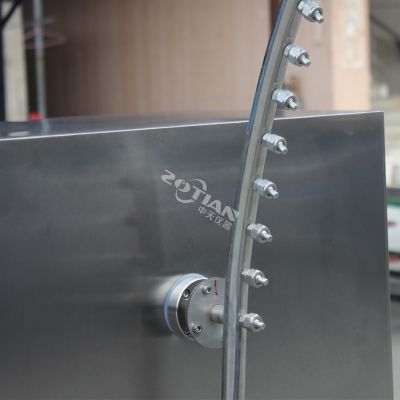

摆管半径规格

R1000、R800、R600、R400、R200mm

摆管开孔数量

RR1000mm  IPX3:41个 ； IPX4：62个
R800mm    IPX3:33个 ； IPX4：50个
R600mm    IPX3:25个 ； IPX4：37个
R400mm    IPX3:16个 ； IPX4：25个
R200mm    IPX3:8个 ；  IPX4：12个

摆管总水流量

R1000mm  IPX3：2.9L/min； IPX4：4.3L/min
R800mm   IPX3：2.3L/min； IPX4：3.5L/min
R600mm   IPX3：1.8L/min； IPX4：2.6L/min
R400mm   IPX3：1.1L/min； IPX4：1.8L/min
R200mm   IPX3：0.56L/min； IPX4：0.84L/min

喷水孔流量

1. 与垂直方向±60°范围淋水，距离200mm；
2. 角度为与垂直方向±180°范围淋水；

2）每孔（0.07 ±5%）L/min乘以孔数

喷嘴夹角

120°（IPX3）、180°（IPX4）

摆动夹角

±60°（IPX3）、±180°接近（IPX4）

喷水管摆动速度

IPX3  15次/min；IPX4  5次/min

淋雨水压

50～150kPa

试验持续时间

10min或更多时间（可设定）

淋雨水压

80～150kPa

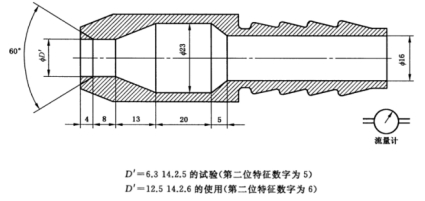

2)IPX56参数

受水面

产品侧面

喷水头数量

2个；其中IPX5喷头1个，IPX6喷头1个

喷孔内径

φ6.3 mm（IPX5等级)；φ12.5 mm（IPX6等级)

喷水流量

12.5±0.625(L/min)（IPX5等级)；100±5(L/min)（IPX6等级)

喷射距离

样品离喷头 2.5～3 米，由测试人员控制距离

管径

四分、一寸软压管各一条

喷头连接软管

带不锈钢丝进口透明软管

IPX56喷头支架

喷嘴高度和角度可手动调节

喷水试验时间

至少3min或更多时间（可设定）

喷水压力

30～200kpa（按流量调节）

3）转盘系统

转盘直径

600 mm、200mm各一个

转盘承重

50 kg

转盘转速

1～3 R/min（可调）

4）IPX7及水箱参数

水箱尺寸

1400×1000×1200mm（W*D*H)

水箱材质

SUS304不锈钢

水位

透明软管，配不锈钢尺观察水位，标尺高度1m，标尺精度：1mm

IPX7浸水测试时

样品顶面距离水面高度为150mm.

水箱水位控制

不锈钢浮球，溢水孔配合

移动性

四个万向脚轮任意移动，带刹车

水箱盖

1个

四、控制系统

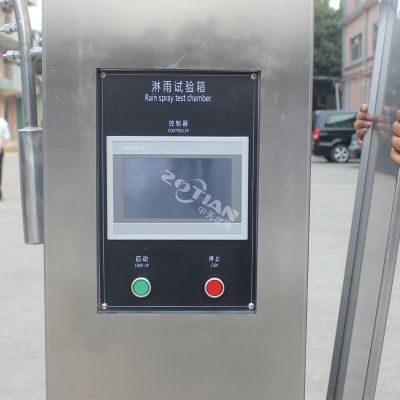

控制器

7寸触摸屏控制器

PLC

本公司自主研发可编程PLC控制系统

水循环系统

保证水源循环使用

喷淋系统

由水泵、水压表、固定式喷管支架组成

调速控制

调速平稳，控制精度高

流量计、压力表控制

采用机械式流量计和表盘式压力表

接线工艺

符合国家标准要求，电板布局合理，接线牢固，标示清楚

安全保护系统

防水保护做多方面（电源部分外部包裹2双层防水保护）、电源超载/短路保护、接地保护、缺相保护 、报警讯响提示

保修

2年

门把，控制器界面

IPX7门把带锁，控制器界面带密码锁屏功能，避免外人乱动设备参数和开门

故障问题

重复性问题出现3次以上，买房无条件要求退货。

五、设备使用条件

环境条件

温度15℃～35℃；相对温度 25％RH～75％RH；大气压力86kPa～106kPa

电源

380V(三相五线，单独做个32A的空气开关，空气开关要有接线端子，电源线要4平方以上；50Hz；约5.5KW（设备功率）。

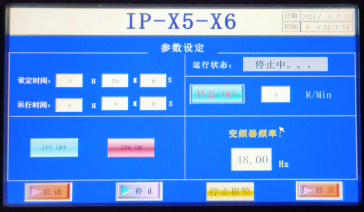

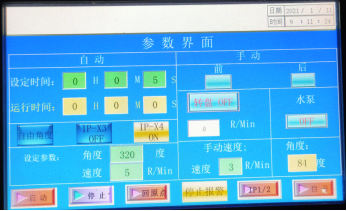

六、控制界面
