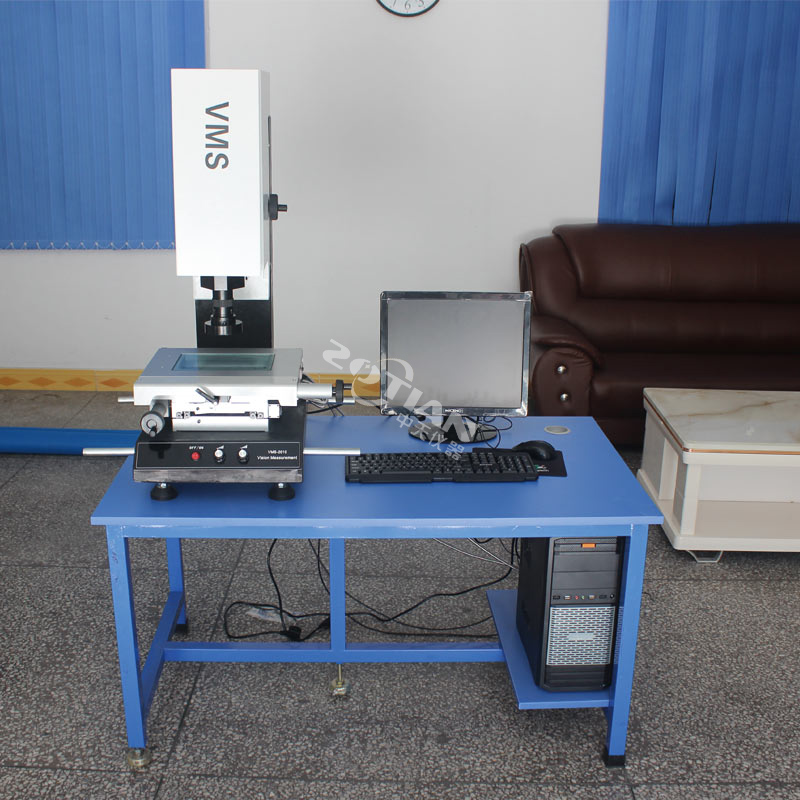

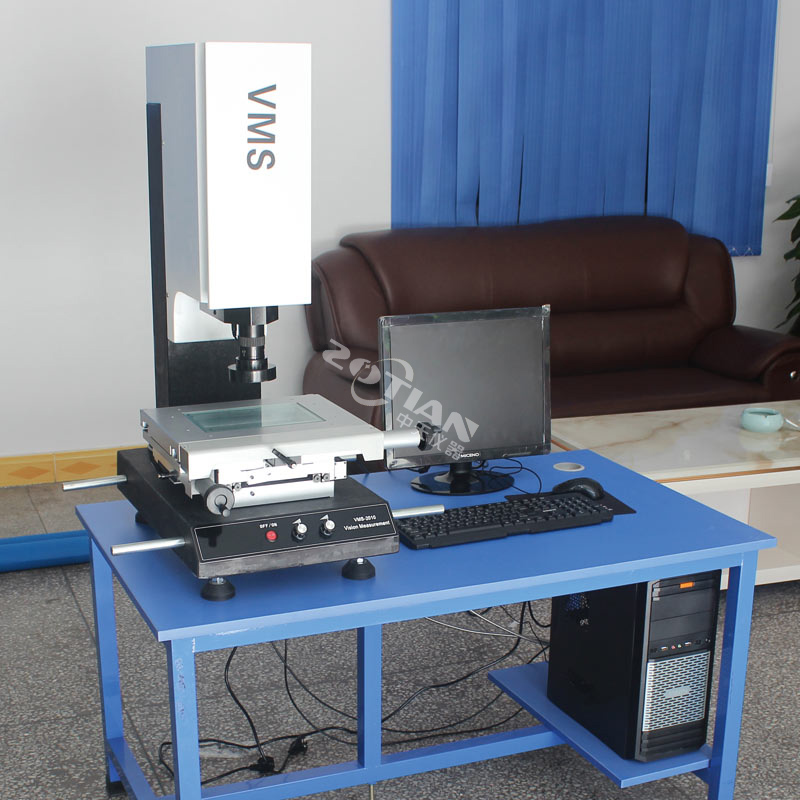

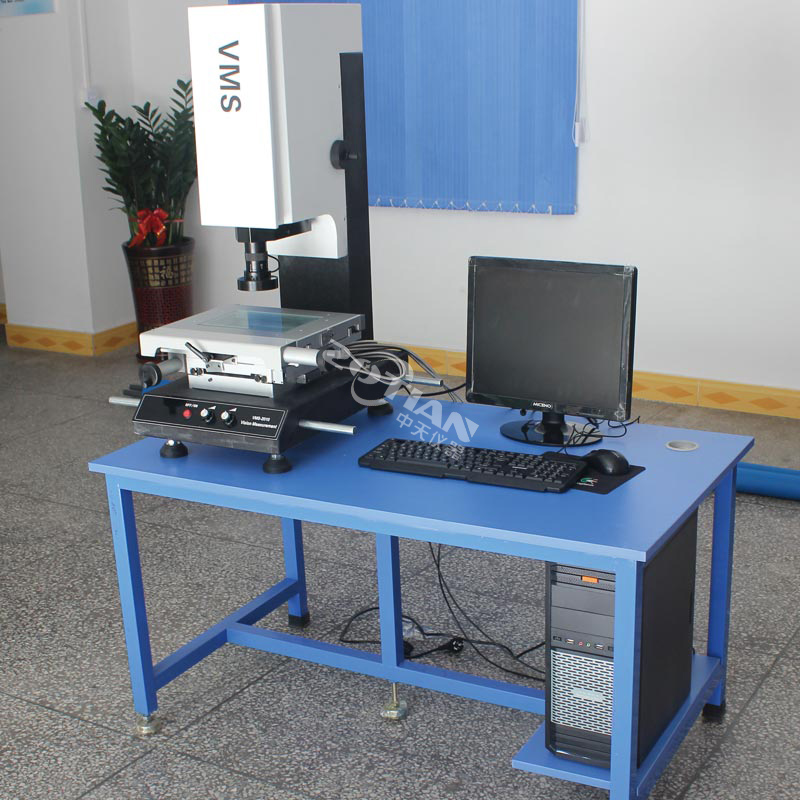

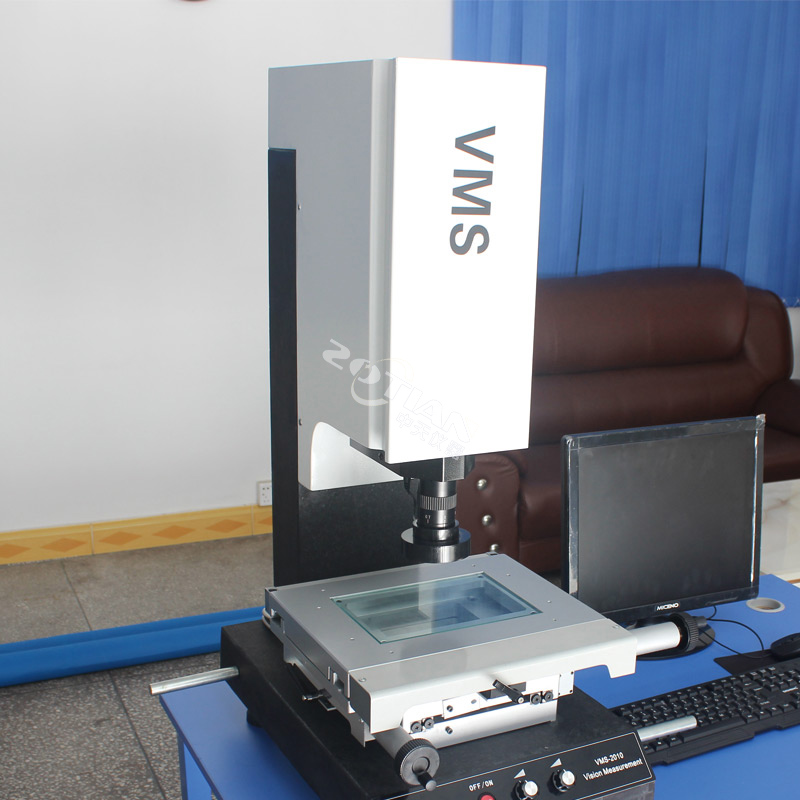

1.1 二次元影像测量仪采用数字式测量方法,将被测物体外形通过图像采集转换到计算机中，采用艾斯瑞测量软件
来测量物体尺寸,而传统投影仪则是将物体通过光学投影放大后进行测量；
1.2 二次元影像测量仪主要应用于工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断
既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、
海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、
高校等行业。
2.1 力求光学领域之高精度测量，独立开发全大理石结构产品（底座,立柱,工作台均采用高精度 “济南青” 纯天
然花岗石，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，
不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2.2 加强产品结构及外观设计，注重产品软件功能实用性和稳定性，让利促销将利润反馈给各界朋友，力求高
性价比产品，让您的选择更加充满信心！
2.3 三轴摩擦精密传动，灵敏可靠，无背隙，并能快速移动；
2.4 高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
2.5 可调LED环形表面光源，实现大角度照明，避免工件受热变形；
2.6 由精密光学尺与数据处理器组成数字元测量及数据处理系统；
|

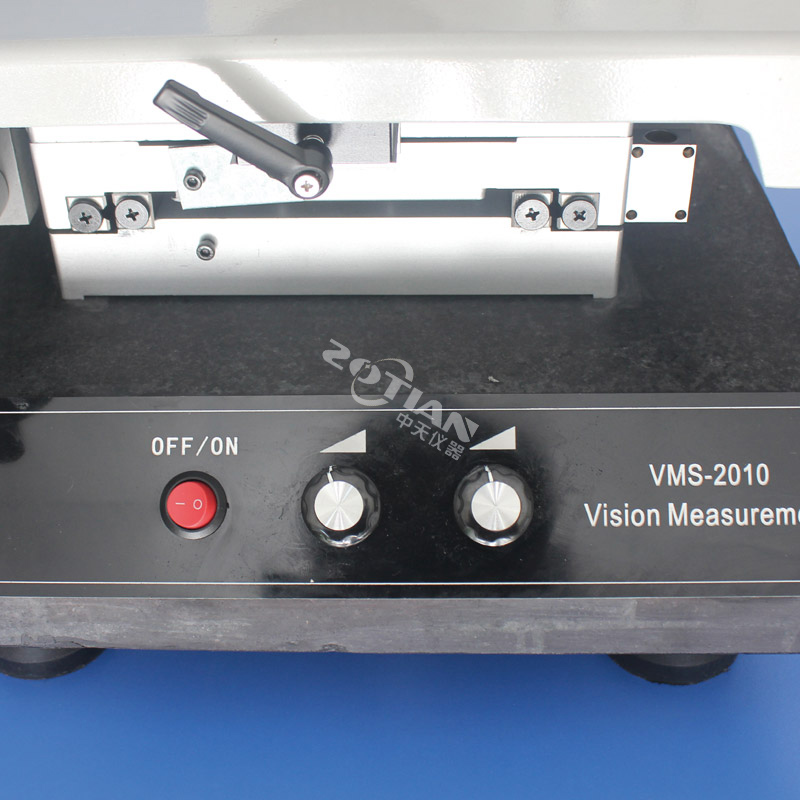

产品型号 |
ZT-VMS-2010 |
ZT-VMS-3020 |
ZT-VMS-4030 |
ZT-VMS-5040 |
ZT-VMS-6050 |
ZT-VMS-7060 |
|
X/Y行程(mm) |
200×100 |
300×200 |
400×300 |
500×400 |
600×500 |
700×600 |
|
Z轴升降(mm) |
150 |
150 |
150 |
200 |
200 |
200 |
|

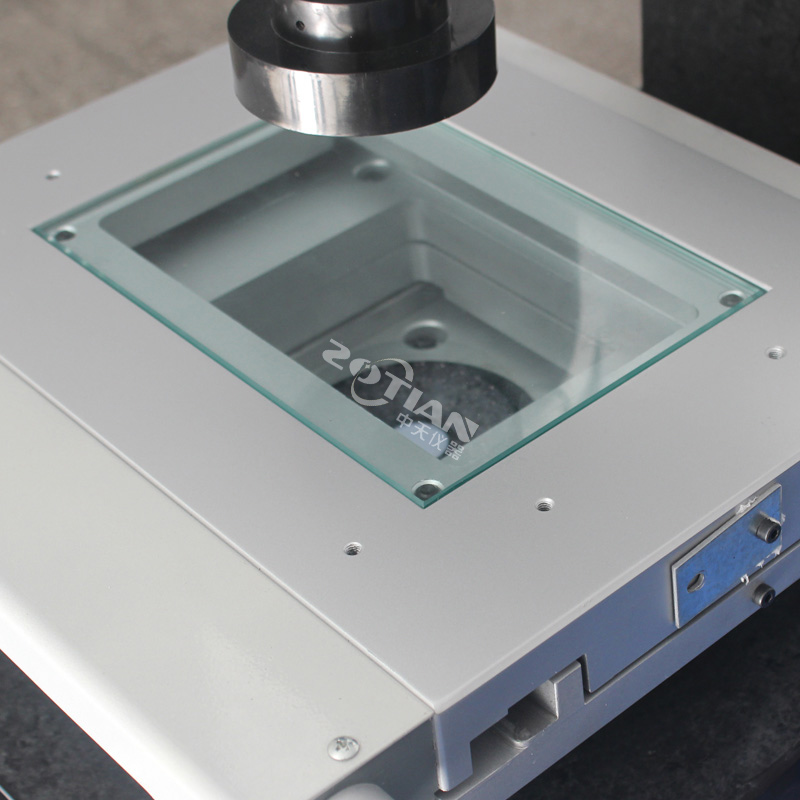

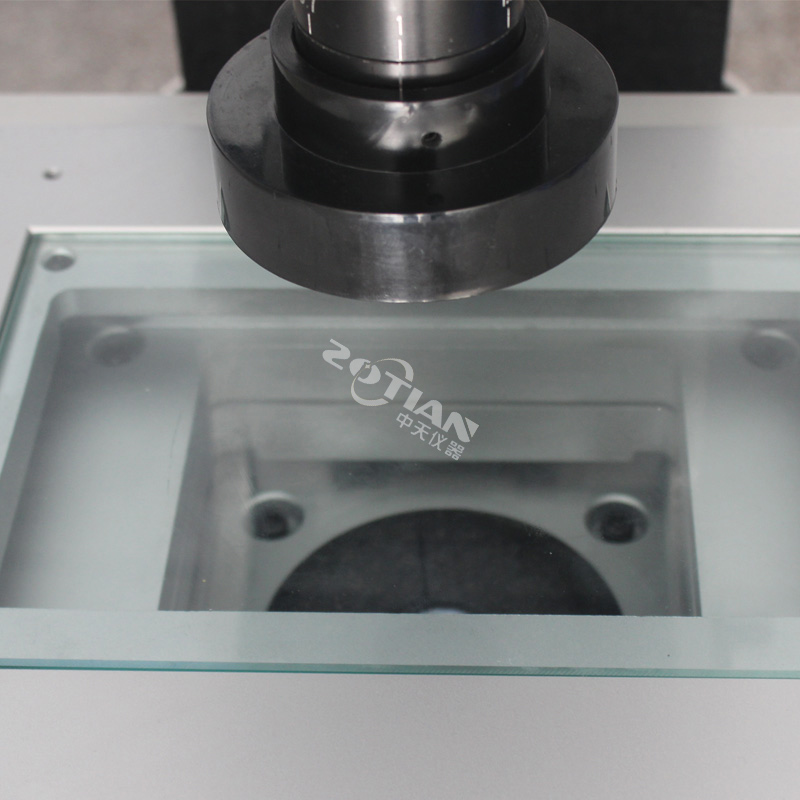

玻璃台 (mm) |
260×160 |
360×260 |
460×360 |
560×460 |
660×560 |
760×660 |
|
产品结构 |
底座,立柱,移动工作台均采用高精度花岗石 |
|||||
|
照明系统 |
表面光源与透射光源均用LED，亮度可调 |
|||||
|
CCD摄像机 |
1/3″高清晰彩色CCD摄影机（也可按需要选配其他品牌） |
|||||
|
放大倍率 |
Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X |
|||||
|
测量精度 |
（3+L/200）um |
|||||
|
解析度 |
0.001mm |
|||||
|
重复性 |
0.002mm |
|||||
|
操作方式 |
ZT-VMS系列为手动操作；ZT-VMS-A系列为全自动操作 |
|||||
|
电源 |
220V(AC) / 50HZ |
|||||
|
建议环境 |
温度：19～24℃，湿度：45%～75% |
|||||
|
保修期 |
两年 |
|||||
|
备注 |
可选配Z轴影像测高或选配英国Reishaw探针接触式测量 |
|||||
二次元影像测量仪适用于锅炉、压力容器、航天、航空、电力、石油、化工、 海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、 高校等行业。
